Paneles Tecbor® - Muros cortina

El DB-SI en su sección referente a la propagación exterior, indica que para limitar el riesgo de propagación vertical del incendio a través de la fachada entre dos sectores de incendio, entre una zona de riesgo especial alto y otras zonas más altas del edificio, o bien hacia una escalera protegida o hacia un pasillo protegido desde otras zonas, dicha fachada debe ser al menos EI-60 en una franja de 1 m de altura como mínimo.

Catástrofes ocurridas en edificios en altura han demostrado la importancia que tiene proteger y anclar adecuadamente los encuentros entre forjados y fachadas. Si no es así, los huecos existentes entre los muros cortina y las fachadas ligeras constituyen auténticas chimeneas en caso de incendio, propagando descontroladamente las llamas y el humo a sectores más altos del edificio, haciendo imposible una evacuación ordenada.

Las múltiples y distintas configuraciones que nos encontramos en las fachadas hacen que no resulte sencillo elegir la protección más adecuada, por eso no dude en consultar a nuestro departamento comercial.

Muros cortina
Muro cortina sin paso de forjado tecbor 30 EI60
ENSAYO


Norma: UNE EN 1364-1
Laboratorio: TECNALIA
Nº ensayo: 074490-001-1/2

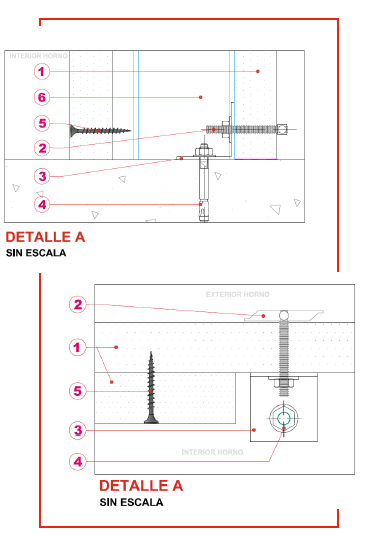

SOLUCIÓN


1. Placa Tecbor® 30 mm.
2. Paraguas de fijación.
3. Angular 40x40x2 mm.
4. Anclaje metálico M6.
5. Tornillos 3,5×45 mm.

Detalles constructivos

Fijar el angular 40x40x2 mm al panel Tecbor® 30 mm mediante paraguas de fijación a una distancia de 50 mm entre ellos.

Una vez fijados los angulares a los paneles, fijar al forjado mediante anclaje metálico M6. Realizar las uniones de los tramos mediante tapetas de unión de 250 mm de ancho y fijar con tornillos de 3,5×45 mm.

Por último, aplicar Pasta de Juntas Tecbor® o Pasta de Agarre Tecbor® en todas las juntas y en las cabezas de los tornillos.

Detalle muro cortina sin paso de forjado Tecbor ei60

Documentos del producto

Muro cortina independiente EI-60
ENSAYO


Norma: UNE EN 1364-1
Laboratorio: TECNALIA
Nº ensayo: 22100-1/2-a-M1

SOLUCIÓN


1. Paneles Tecbor® 20 mm.
2. Angular metálico de 70x70x1 mm.
3. Tornillo autorroscante de 3,5×45 mm.
4. Taco metálico de 10×100 mm.
5. Forjado.
6. Tapeta Tecbor® 20 mm.

Descripción de montaje.

Fija el angular 70x70x1 mm longitudinalmente al panel Tecbor® 20 mm con tornillos autorroscantes 3,5x45mm cada 250-300 mm aproximadamente. Colocar el angular enrasado al canto del forjado con taco 100×100 mm cada 250-300 mm aproximadamente.

A continuación, fijar una tapeta de Tecbor® 20 mm de 200-250 mm de ancho en la parte inferior de forjado mediante taco 10×100 mm.

Sobre las juntas de la parte inferior del muro cortina, se colocan tapetas cubre-juntas Tecbor® 20 mm de 200 a 250 mm de ancho fijados con tornillos autorroscantes de 3,5×45 mm.

Seguidamente aplicar Pasta de Juntas Tecbor® en todas las juntas entre paneles y en las cabezas de los tornillos.

Muro cortina tecbor EI-60

Documentos del producto

Muro cortina sin paso de forjado ei90
ENSAYO


Norma: UNE EN 1364-1
Laboratorio: TECNALIA
Nº ensayo: 18598-1/2 M1

SOLUCIÓN


1. Paneles Tecbor® 20 mm.
2. Canal de 48x30x0,5 mm.
3. Tornillo autorroscante de 3,5×35 mm.
4. Taco metálico de 10×60 mm.
5. Forjado.

6. Montante de 46x36x0,6 mm.
7. Placa de cartón yeso de 13 mm.

Descripción de montaje.

Fijar sobre el forjado un canal de 48x30x0,5 mm mediante taco de 10×60 mm. A continuación colocar los montantes de 46x36x0,6 mm a una distancia de 610 mm entre ejes. Posteriormente, colocar los paneles Tecbor® 20 mm, fijados a la estructura con los tornillos de 3,5×35 mm.

A las juntas entre los paneles y a las cabezas de los tornillos se le aplica Pasta de Juntas Tecbor®.

Finalmente por el interior de la solución, se fija un panel de cartón yeso de 13 mm mediante tornillos autorroscantes de 3,5×35 mm.

Muro cortina sin paso de forjado ei-90

Documentos del producto

Muro cortina Tecbor 20 EI-120
ENSAYO


Norma: UNE EN 1364-1
Laboratorio: TECNALIA
Nº ensayo: 12_02712

SOLUCIÓN


1. Paneles Tecbor® 20 mm.
2. Canal de 48x30x0,5 mm.
3. Tornillo autorroscante de 3,5×35 mm.
4. Tornillo autorroscante de 3,5 x 45 mm.
5. Taco metálico de 10×60 mm.
6. Forjado.
7. Montante de 46x36x0,6 mm.
8. Placa de cartón-yeso de 13 mm.
9. Angular de 70 x 70 x 1 mm

Detalles constructivos

Esta es una solución de muro cortina sin paso de forjado asimétrico. La parte superior, es un tabique sin lana.

Está formado por un tabique sin lana de placa de yeso laminado de 13 mm fijado en la cara interior a un montante de 46 mm mediante tornillería de tabiquería seca de 3.5 x 35 mm. en la cara opuesta lleva un panel Tecbor® de 20 mm fijado al montante de 46 mediante tornillería de tabiquería seca de 3.5 x 35 mm.

En la parte inferior del forjado, se instaló un panel Tecbor® fijado mediante un angular de 70 x 70 x 1 mm y tornillo 3.5 x 45 mm.

Detalle-Muro-Cortina-Tecbor-B-20-12-EI-120

Documentos del producto

Muro cortina sin paso de forjado tecbor 10 ei120
ENSAYO


Norma: UNE EN 1363-1
Laboratorio: CIDEMCO
Nº ensayo: 13750 M1 y 14610 M1

SOLUCIÓN


1. Paneles Tecbor®10 mm.
2. Lana de roca de 60 mm (30+30) y 100 Kg/m3.
3. Fachada.
4. Lana de roca de 50 mm y 145 Kg/m3·
5. Angular de anclaje de fachada.
6. Forjado.

7. Montante de 70x36x0,6 mm.
8. cierre fachada (cristal).
9. Tornillo autotaladrante de 3,5×25 mm.

Descripción de montaje

colocar la lana de roca de 100 kg/mentre los montantes de la fachada. Una vez rellenado con la lana de roca, fijar los paneles Tecbor® 10 mm sobre los montantes mediante tornillos autotaladrantes de 3,5×25 mm.

Cerrar el encuentro entre el forjado y el móculo con una panel Tecbor® de 10 mm de espesor fijada con tacos de 10×100 mm cada 250 mm por la parte inferior del forjado.

Aplicar Pasta de Juntas Tecbor® a las uniones entre paneles y en la confluencia el módulo de chapa, así como a las cabezas de los tornillos.

El hueco que queda entre el forjado y el módulo se rellena con borra de lana de roca de 145 kg/mde densidad.
